以下機械指示表的常規配置為連續型刻度盤(帶轉數指針)或右側為+的對稱型刻度盤(不帶轉數指針)，垂直凸耳后蓋，球半徑.18"長.250"的測頭。

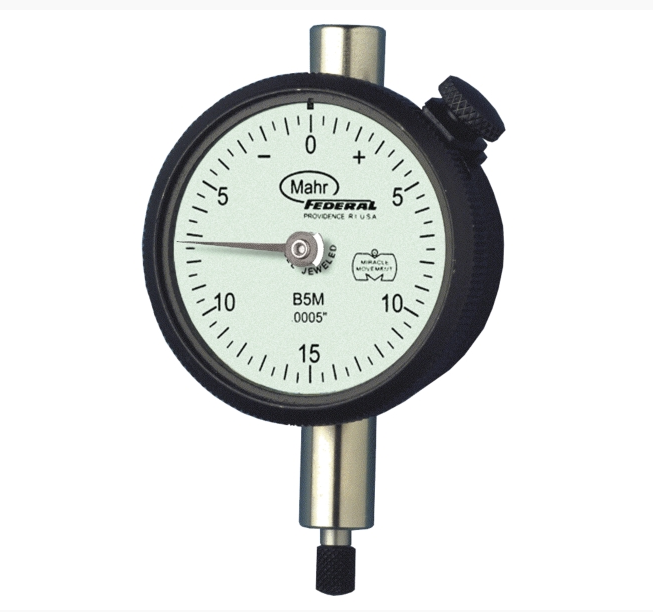

Mahr Federal B型:
單位構造，可拆卸活動. . . 節省修理/清潔時間和維護成本
硬化齒輪和不銹鋼齒條可提供持久的保護，避免指示器因沖擊或磨損而損壞
寶石軸承抗摩擦，延長指示器壽命
精簡滾銑齒輪提供更靈敏的響應、卓越的精度并*小化滯后錯誤
淺色度盤（綠（英寸）或黃（公制））減少眼部疲勞
專用鋼合金，平衡的度盤針可提供無偏移的精確讀數
可控的齒條和小齒輪避免傾斜，提供精密響應和讀數
可平滑調整的面板，方便設置
位置壓力回位彈簧 . . . 需要較少維護
符合 ANSI/AGD 尺寸和準確度規范
|
|
|

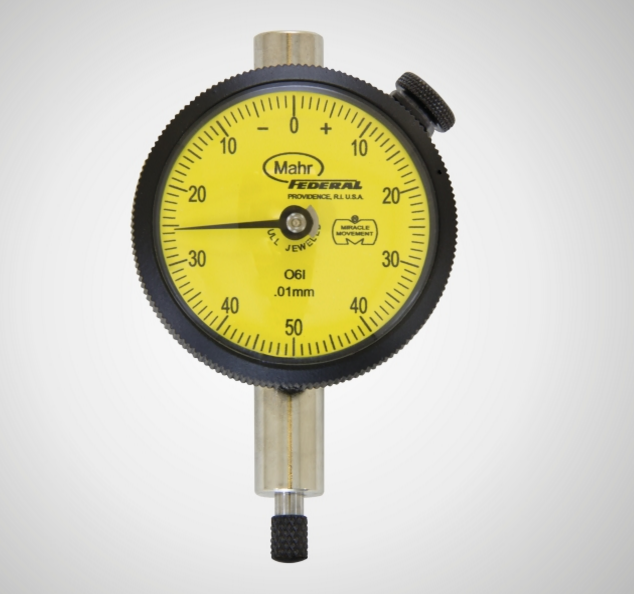

Mahr Federal o型:
單位構造，可拆卸活動. . . 節省修理/清潔時間和維護成本
硬化齒輪和不銹鋼齒條可提供持久的保護，避免指示器因沖擊或磨損而損壞
寶石軸承抗摩擦，延長指示器壽命
精簡滾銑齒輪提供更靈敏的響應、卓越的精度并*小化滯后錯誤
淺色度盤（綠（英寸）或黃（公制））減少眼部疲勞
專用鋼合金，平衡的度盤針可提供無偏移的精確讀數
可控的齒條和小齒輪避免傾斜，提供精密響應和讀數
可平滑調整的面板，方便設置
位置壓力回位彈簧 . . . 需要較少維護
符合 ANSI/AGD 尺寸和準確度規范
|
Mahr Federal B型技術數據：
|
訂單號
|
模型
|
Measuring span (inches)
|
讀數（英寸）
|
度盤面類型
|
Pointer rotation (inches)
|
誤差限度英寸（文本）
|
Error limit over 2.5 rotations (inches)
|
規范
|
Scale diameter (inches)
|
度盤顏色
|
|
2011000
|
12I
|
.025"
|
.0001 英寸
|
0-5-0
|
.010"
|
±.0001"
|
± .0001"
|
ANSI
|
1.75"
|
綠色
|
|
2011001
|
12I-RC
|
.025"
|
.0001 英寸
|
0-10
|
.010"
|
±.0001"
|
± .0001"
|
ANSI
|
1.75"
|
綠色
|
|
2011004
|
12Q
|
.025"
|
.00025"
|
0-5-0
|
.010"
|
±.00025"
|
± .00025"
|
ANSI
|
1.75"
|
綠色
|
|
2011106
|
B3K
|
.050"
|
.00025"
|
0-10-0
|
.020"
|
±.00025"
|
± .00025"
|
ANSI
|
1.75"
|
綠色
|
|
2011107
|
B3K-RC
|
.050"
|
.00025"
|
0-20
|
.020"
|
±.00025"
|
± .00025"
|
ANSI
|
1.75"
|
綠色
|
|
2011110
|
B3Q
|
.050"
|
.0005 英寸
|
0-10-0
|
.020"
|
±.0005"
|
± .0005"
|
ANSI
|
1.75"
|
綠色
|
|
2011111
|
B3Q-RC
|
.050"
|
.0005 英寸
|
0-20
|
.020"
|
±.0005"
|
± .0005"
|
ANSI
|
1.75"
|
綠色
|
|
2011114
|
B3W
|
.050"
|
.001 英寸
|
0-10-0
|
.020"
|
±.001"
|
± .001"
|
ANSI
|
1.75"
|
綠色
|
|
2011115
|
B3W-RC
|
.050"
|
.001 英寸
|
0-20
|
.020"
|
±.001"
|
± .001"
|
ANSI
|
1.75"
|
綠色
|
|
2011118
|
B5M
|
.075"
|
.0005 英寸
|
0-15-0
|
.030"
|
±.0005"
|
± .0005"
|
ANSI
|
1.75"
|
綠色
|
|
2011119
|
B5M-RC
|
.075"
|
.0005 英寸
|
0-30
|
.030"
|
±.0005"
|
± .0005"
|
ANSI
|
1.75"
|
綠色
|
|
2011123
|
B6K
|
.100"
|
.0005 英寸
|
0-20-0
|
.040"
|
±.0005"
|
± .0005"
|
ANSI
|
1.75"
|
綠色
|
|
2011124
|
B6K-RC
|
.100"
|
.0005 英寸
|
0-40
|
.040"
|
±.0005"
|
± .0005"
|
ANSI
|
1.75"
|
綠色
|
|
2011128
|
B6Q
|
.100"
|
.001 英寸
|
0-20-0
|
.040"
|
±.001"
|
± .001"
|
ANSI
|
1.75"
|
綠色
|
|
2011129
|
B6Q-RC
|
.100"
|
.001 英寸
|
0-40
|
.040"
|
±.001"
|
± .001"
|
ANSI
|
1.75"
|
綠色
|
|
2011133
|
B7I
|
.125"
|
.0005 英寸
|
0-25-0
|
.050"
|
±.0005"
|
± .0005"
|
ANSI
|
1.75"
|
綠色
|
|
2011134
|
B7I-RC
|
.125"
|
.0005 英寸
|
0-50
|
.050"
|
±.0005"
|
± .0005"
|
ANSI
|
1.75"
|
綠色
|
|
2011137
|
B7O
|
.125"
|
.001 英寸
|
0-25-0
|
.050"
|
±.001"
|
± .001"
|
ANSI
|
1.75"
|
綠色
|
|
2011138
|
B7O-RC
|
.125"
|
.001 英寸
|
0-50
|
.050"
|
±.001"
|
± .001"
|
ANSI
|
1.75"
|
綠色
|
|
2011141
|
B8I
|
.250"
|
.001 英寸
|
0-50-0
|
.100"
|
±.001"
|
± .001"
|
ANSI
|
1.75"
|
綠色
|
|
2011142
|
B8I-RC
|
.250"
|
.001 英寸
|
0-100
|
.100"
|
±.001"
|
± .001"
|
ANSI
|
1.75"
|
綠色
|
Mahr Federal O型技術數據:
|
訂單號
|
模型
|
測量范圍 (mm)
|
讀數_mm
|
度盤面類型
|
每轉范圍 (mm)
|
規范
|
分度直徑
|
度盤顏色
|
|
2011765
|
O1I
|
0.5 mm
|
0.002 mm
|
0-10-0
|
0.2 mm
|
ANSI
|
45 mm
|
黃色
|
|
2011767
|
O1I-RC
|
0.5 mm
|
0.002 mm
|
0-20
|
0.2 mm
|
ANSI
|
45 mm
|
黃色
|
|
2011770
|
O3I
|
1.25 mm
|
0.005 mm
|
0-25-0
|
0.5 mm
|
ANSI
|
45 mm
|
黃色
|
|
2011772
|
O3I-RC
|
1.25 mm
|
0.005 mm
|
0-50
|
0.5 mm
|
ANSI
|
45 mm
|
黃色
|
|
2011775
|
O6I
|
2.5 mm
|
0.01 mm
|
0-50-0
|
1 mm
|
ANSI
|
45 mm
|
黃色
|
|
2011776
|
O6I-RC
|
2.5 mm
|
0.01 mm
|
0-100
|
1 mm
|
ANSI
|
45 mm
|
黃色
|
|
2011779
|
O8I
|
6.25 mm
|
0.025 mm
|
0-125-0
|
2.5 mm
|
ANSI
|
45 mm
|
黃色
|
|
2011780
|
O8I-RC
|
6.25 mm
|
0.025 mm
|
0-250
|
2.5 mm
|
ANSI
|
45 mm
|
黃色
|
