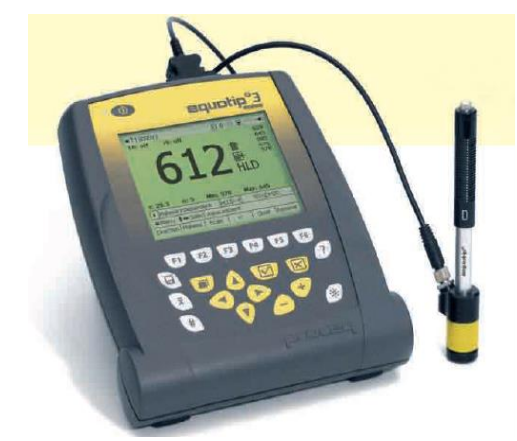

EQUOTIP 3 是著名 EQUOTIP 系列攜帶式硬度計。Proceq 通過 EQUOTIP 3 將新技術與客戶建議，以及超過 30 年的豐富經驗結合于一體，創造出符合您對功能與簡易操作需求的儀器。
應用范圍:
適用于所有金屬材料
理想的制造環節測試工具

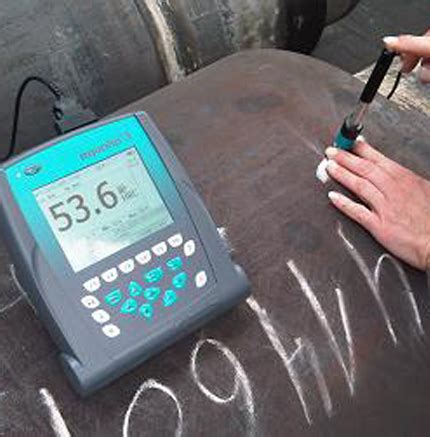

適用于工業現場為大型、重型及已安裝好工件的測試
方便用于難進入或空間有限的測試場地
自動感應及補償沖擊方向
材料選擇及適應測試工具
方便用于弧形工件（R>10mm）且測試精準
|
|
|
應用行業:
金屬制造業及加工業
汽車及運輸業
機械及發電廠
石油化工業及煉油廠
宇航、航空及造船業
金屬建筑業
測試服務及實驗室等
|
|
EQUOTIP 3 數顯儀及軟件：
采用QVGA大屏幕背光液晶顯示，可調節亮度和灰度，易于閱
高精度：±4HL
全角度沖擊方向自動識別和補償
自動轉換成常用的布氏洛氏維氏肖氏硬度制和抗拉強度，增加了HRA值的轉換。
（可轉換成HV、HB、HRA、HRB、HRC、HS、Rm）
輕便且易于攜帶，方便現場使用
超大存儲量，并可隨機調閱測試數據和圖形；
可直接通過RS232, USB, 或網絡ETHERNET接口直接與打印機和電腦連接輸出數據
用戶可以設置自己的文檔以便快速查閱儀器的設置
按鍵區采用防塵防污防濕的密封材料；
采用可充電的鋰離子電池供電，也可使用普通電池供電
支持非常用金屬材料的硬度轉換
|
|
EQUOTIP 3 測量范圍
|
應用
|
D/DC
|
DL
|
S
|
E
|
G
|
C
|
|
1.鋼和鑄鋼
|
維氏硬度
|
HV
|
81-955
|
80-950
|
101-960
|
83-1211
|
-
|
81-1012
|
|
布氏硬度
|
HB
|
81-654
|
81-646
|
101-640
|
83-686
|
90-646
|
81-694
|
|
洛氏硬度
|
HRB
|
38-100
|
37-100
|
-
|
-
|
48-100
|
-
|
|
HRC
|
20-68
|
20-68
|
22-70
|
20-72
|
-
|
20-70
|
|
HRA
|
-
|
-
|
61-88
|
61-88
|
-
|
-
|
|
肖氏硬度
|
HS
|
30-100
|
31-97
|
28-103
|
30-103
|
-
|
30-102
|
|
Rm N/mm2
|
σ1
|
271-2193
|
271-2193
|
271-2193
|
271-2193
|
271-2193
|
271-2193
|
|
σ2
|
619-1477
|
619-1477
|
619-1477
|
619-1477
|
619-1477
|
619-1477
|
|
σ3
|
451-846
|
451-846
|
451-846
|
451-846
|
451-846
|
451-846
|
|
2.工具鋼
|
維氏硬度
|
HV
|
80-900
|
80-905
|
104-904
|
82-1009
|
-
|
98-942
|
|
洛氏硬度
|
HRC
|
20-67
|
20-67
|
21-68
|
23-70
|
-
|
20-67
|
|
3.不銹鋼
|
維氏硬度
|
HV
|
85-800
|
-
|
119-934
|
87-861
|
-
|
-
|
|
布氏硬度
|
HB
|
85-655
|
-
|
105-656
|
88-668
|
-
|
-
|
|
洛氏硬度
|
HRB
|
46-102
|
-
|
70-104
|
49-102
|
-
|
-
|
|
HRC
|
20-62
|
-
|
21-64
|
20-64
|
-
|
-
|
|
4.鑄鋼片狀石墨GG
|
布氏硬度
|
HB
|
90-664
|
-
|
-
|
-
|
92-326
|
-
|
|
維氏硬度
|
HV
|
90-698
|
-
|
-
|
-
|
-
|
-
|
|
洛氏硬度
|
HRC
|
21-61
|
-
|
-
|
-
|
-
|
-
|
|
5.鑄鋼片狀石墨GGG
|
布氏硬度
|
HB
|
95-687
|
-
|
-
|
-
|
127-364
|
-
|
|
維氏硬度
|
HV
|
96-724
|
-
|
-
|
-
|
-
|
-
|
|
洛氏硬度
|
HRC
|
21-61
|
-
|
-
|
-
|
-
|
-
|
|
6.鑄造鋁合金
|
布氏硬度
|
HB
|
19-180
|
20-187
|
20-184
|
23-176
|
19-168
|
21-167
|
|
維氏硬度
|
HV
|
22-193
|
21-191
|
22-196
|
22-198
|
-
|
-
|
|
洛氏硬度
|
HRB
|
24-85
|
-
|
-
|
-
|
24-85
|
23-85
|
|
7.銅鋅合金（黃銅）
|
布氏硬度
|
HB
|
40-173
|
-
|
-
|
-
|
-
|
-
|
|
洛氏硬度
|
HRB
|
13-95
|
-
|
-
|
-
|
-
|
-
|
|
8.銅鋁/銅錫合金（青銅）
|
布氏硬度
|
HB
|
60-290
|
-
|
-
|
-
|
-
|
-
|
|
9.鍛銅合金、低合金
|
布氏硬度
|
HB
|
45-315
|
-
|
-
|
-
|
-
|
-
|
EQUOTIP 3 對試樣的要求
|
對粗糙度的要求
|
D,DC,DL,E,S
|
C
|
G
|
|
-
|
粗糙度分級（ISO）
|
N7
|
N5
|
N9
|
|
粗糙度深度（Rt）
|
10μm / 400μinch
|
2.5μm /100μinch
|
30μm / 1200μinch
|
|
平均粗糙度(Ra)
|
2.0μm / 80μinch
|
0.4μm / 16μinch
|
7.0μm / 275μinch
|
|
對重量的要求
|
|
-
|
直接測量
|
5KG / 11 Ibs
|
1.5KG / 3.3 Ibs
|
15KG / 33 Ibs
|
|
無需支撐
|
2KG / 4.5 Ibs
|
0.5KG / 1.1 Ibs
|
5KG / 11 Ibs
|
|
需要耦合
|
0.1KG / 0.2 Ibs
|
0.02KG / 0.045 Ibs
|
0.5KG / 1.1 Ibs
|
|
對厚度的要求
|
|
-
|
無需要耦合
|
25mm / 0.98 inch
|
5mm / 0.59 inch
|
70mm / 2.73 inch
|
|
需要耦合
|
3mm / 0.12 inch
|
1mm / 0.04 inch
|
10mm / 0.4 inch
|
|
硬化層厚度
|
0.8mm / 0.03 inch
|
0.2mm / 0.008 inch
|
-
|
|
測試痕跡
|
D,DC,DL,E,S
|
C
|
G
|
|
300HV/30HRC
|
|
-
|
直徑
|
0.54mm / 0.21 inch
|
0.38mm / 0.015 inch
|
1.03mm / 0.04 inch
|
|
深度
|
24μm / 960 μinch
|
8μm / 480 μinch
|
53μm / 2120 μinch
|
|
600HV/55HRC
|
|
-
|
直徑
|
0.45mm / 0.017 inch
|
0.32mm / 0.012 inch
|
0.9mm / 0.035 inch
|
|
深度
|
17μm / 680 μinch
|
8μm / 2560 μinch
|
41μm / 1640 μinch
|
|
800HV/63HRC
|
|
-
|
直徑
|
0.35mm / 0.013 inch
|
0.30mm / 0.011 inch
|
-
|
|
深度
|
10μm / 400 μinch
|
7μm / 280 μinch
|
-
|
沖擊裝置:
|
型號
|
G
|
D
|
DC
|
DL
|
C
|
E
|
S
|
|
|
|
|
|
|
|
|
|
|
特點
|
大測試頭，沖擊能量約為D頭的9倍，對檢測表面的光潔度要求較低，能檢測布氏硬度*大值為650HB。
|
標準型探頭
|
非常短，使用特別的加載工具加載彈簧
|
前端非常長
|
沖擊能量更小，約為D頭的1/4
|
人造金剛石探頭(約5000HV)
|
特別耐磨材料制作的球頭，比D頭耐用10倍
|
|
應用
|
用于檢測堅硬、較大的試件，如鍛件、鑄件等。
|
用于大部分硬度測量。
|
用于非常局促地方(孔內、圓柱園內)的測量。
|
用于深槽槽底或型面（如齒面）等零件的測量。
|
用于表面硬化了的部件，表面覆蓋層，薄壁的硬度測量。
|
用于極高硬度，碳化物含量高的工具鋼的硬度測量。
|
檢測非常硬的試件
|
|
重量
|
250g
|
75g
|
50g
|
100g
|
75g
|
80g
|
80g
|
支撐環：
|
編號
|
型號
|
支撐環示意圖
|
應用
|
|
1
|
Z10-15
|
|
測量外圓柱面 R10-R15
|
|
2
|
Z14.5-30
|
測量外圓柱面 R14.5-R30
|
|
3
|
Z25-50
|
測量外圓柱面 R25-R50
|
|
4
|
HZ11-13
|
|
測量?jī)?nèi)圓柱面 R11-R13
|
|
5
|
HZ12.5-17
|
測量?jī)?nèi)圓柱面 R12.5-R17
|
|
6
|
HZ16.5-30
|
測量?jī)?nèi)圓柱面 R16.5-R30
|
|
7
|
K10-15
|
|
測量外球面 SR10-SR15
|
|
8
|
K14.5-30
|
測量外球面 R14.5-SR30
|
|
9
|
HK11-13
|
|
測量?jī)?nèi)球面 SR11-R13
|
|
10
|
HK12.5-17
|
測量?jī)?nèi)球面 SR12.5-R17
|
|
11
|
HK16.5-30
|
測量?jī)?nèi)球面 SR16.5-R30
|
|
12
|
UN
|
|
測量外圓柱面，半徑可調 R10-∞
|
|
D / D / C / E / S 型沖擊裝置的支撐環
|
|
型號及尺寸
|
測量范圍
|
適用于
|
|
D6
|
Φ19.5×5.5mm
|
R≥60mm
|
平面
|
|
|
圓柱體、空心圓柱體
|
|
球體、空心球體
|
|
D6a
|
Φ13.5×5.5mm
|
R≥30mm
|
平面
|
|
|
圓柱體、空心圓柱體
|
|
球體、空心球體
|
|
D6b/D+15
|
Φ13.5×10.8×5.5mm
|
R≥30mm
|
平面
|
|
|
圓柱體、空心圓柱體
|
|
球體、空心球體
|
|
測量圓柱體
|
|
Z 10-15
|
20×20×7.5mm
|
R 10mm-15mm
|
|
Z 14.5-30
|
20×20×6.5mm
|
R 14.5mm-30mm
|
|
Z 25-50
|
20×20×6.5mm
|
R 25mm-50mm
|
|
|
R < 10mm 不能檢測
|
|
R ≥30mm D6/D6a
|
|
測量空心圓柱體
|
|
HZ 11-13
|
20×18×5mm
|
R 11mm-13mm
|
|
HZ 12.5-17
|
20×20×5mm
|
R 12.5mm-17mm
|
|
HZ 16.5-30
|
20×20×5mm
|
R 16.5mm-30mm
|
|
|
R<11mm 不能檢測
|
|
R≥30mm D6a
|
|
測量球體
|
|
K 10-15
|
Φ 20×7.7mm
|
R 10mm-13mm
|
|
K 14.5-30
|
Φ 20×6.7mm
|
R 14.5mm-30mm
|
|
|
R<10mm not possible
|
|
R≥30mm D6/D6a
|
|
測量空心球體
|
|
HK 11-13
|
Φ 17×5mm
|
R 11mm-13mm
|
|
HK 12.5-17
|
Φ 18×5mm
|
R 12.5mm-17mm
|
|
HK 16.5-30
|
Φ 20×5mm
|
R 16.5mm-30mm
|
|
|
R<11mm 不能檢測
|
|
R≥30mm D6
|
|
測量外圓柱面，半徑可調
|
|
UN
|
Φ 52×20×16mm
|
|
|
|
G 型沖擊裝置的支撐環
|
|
G6
|
Φ 29.5×7mm
|
測量范圍
|
應用于
|
|
|
|
R≥100mm
|
平面
|
|
圓柱體、空心圓柱體
|
|
球體、空心球體
|
|
G6a
|
Φ 19.5×7mm
|
R≥50mm
|
平面
|
|
|
圓柱體、空心圓柱體
|
|
球體、空心球體
|
測試塊
MPA認證試塊:MPA認證試塊帶有2張證書；1張為EQUOTIP-L值（Proceq SA）的證書；另1張為布氏硬度或洛氏硬度值（MPA）證書。
|
測試塊
|
一同校準的沖擊裝置
|
適用的沖擊裝置
|
試塊上的其他標度
|
|
D：經MPA校準
ca.765 LD/55 HRC
|
D/DC
|
DL、C
E、S
|
HRC
|
|
G：經MPA校準
ca.572 LG/340 HB
|
G
|
D
|
HBW 5/750
（F=300 2）
|
|
E：只有經MPA校準才有效
ca.813 LE/64 HRC
|
E
|
不適用
|
HRC
|
|
S：只有經MPA校準才有效
ca.876 LS/64 HRC
|
S
|
不適用
|
HRC
|
EQUOTIP測試塊(經Proceq校準)
|
測試塊
|
一同校準的沖擊裝置
|
適用的沖擊裝置
|
試塊上的其他標度
|
|
D：經MPA校準
ca.765 LD/55 HRC
|
D/DC
|
DL、C
E、S
|
HRC
|
|
G：經MPA校準
ca.572 LG/340 HB
|
G
|
D
|
HBW 5/750
（F=300 2）
|
|
E：只有經MPA校準才有效
ca.813 LE/64 HRC
|
E
|
不適用
|
HRC
|
|
S：只有經MPA校準才有效
ca.876 LS/64 HRC
|
S
|
不適用
|
HRC
|

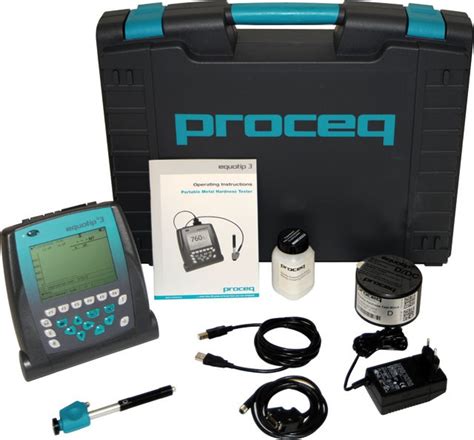

標準配置
|
型號
|
配置
|
|
D 配置
|
|
EQUOTIP 3 UNIT D
EQUOTIP 3數顯裝置 充電電源 D型沖擊裝置和電纜，PROCEQ標準試塊D，USB專用電纜線，USB記憶棒（EQUOLINK 3軟件）， 清潔刷，耦合劑，專用儀器箱， 大小支撐環D6 D6a, 快速操作指南，使用說明書， 校準證書。
|
|
G 配置
|
|
EQUOTIP 3 UNIT G
EQUOTIP 3數顯裝置 充電電源 G型沖擊裝置和電纜，PROCEQ標準試塊G，USB專用電纜線，USB記憶棒（EQUOLINK 3軟件），清潔刷，專用儀器箱， 大小支撐環G6 G6a, 快速操作指南，使用說明書， 校準證書。
|
|
基本配置
|
|
EQUOTIP 3
EQUOTIP 3數顯裝置，充電電源，USB專用電纜線，USB記憶棒（EQUOLINK 3軟件），清潔刷，專用儀器箱，快速操作指南，使用說明書。
|
