TONiC是雷尼紹推出的小型非接觸式增量式光柵系統,速度可達10 m/s,與Ti接口配套使用時,在線性和旋轉應用中分辨率達1 nm。
市場價:
優惠價:0.00
聯系人:朱盛
聯系電話: 021-58951071
手機號: 15921165535
郵箱: 814294500@qq.com
工作時間: 9:00-17:45
什么是TONiC?
TONiC是雷尼紹推出的小型非接觸式增量式光柵系統,速度可達10 m/s,與Ti接口配套使用時,在線性和旋轉應用中分辨率達1 nm。由于安裝公差大,并且只需按下按鈕即可進行校準,因此TONiC系統的安裝快捷簡單。TONiC的動態信號處理功能可提高信號穩定性,而且電子細分誤差低,通常小于±30 nm,從而有助于實現卓越的運動控制性能。TONiC UHV將增量式光柵技術引入低至10-10 Torr的高真空應用中,這類應用要求在緊湊的外形中保持高性能。
|
柵尺名稱 |
精度 |
柵距 |
熱膨脹 系數 |
柵尺*大長度 |
讀數頭兼容性 |
|
RGSZ/RGSN
|
±15 μm/m |
20 μm |
使用端壓塊固定到基體,保持與基體相同的熱膨脹 |
如需超過50 m的長度,請聯系雷尼紹 |
|
柵尺名稱 |
精度 |
柵距 |
熱膨脹 系數 |
柵尺*大長度 |
讀數頭兼容性 |
|
搭配可選FASTRACK?的RTLC20
|
±5 μm/m |
20 μm |
~10.6 μm/m/°C |
10 m |
TONiC、TONiC UHV |
|
柵尺名稱 |
精度 |
柵距 |
熱膨脹 系數 |
柵尺*大長度 |
讀數頭兼容性 |
|
RELM/RELE
|
1 m內為±1 μm,以后±1 μm/m |
20 μm |
0.75 ±0.35 μm/m/°C |
1.5 m |
TONiC、TONiC UHV |
|
柵尺名稱 |
精度 |
柵距 |
熱膨脹 系數 |
柵尺*大長度 |
讀數頭兼容性 |
|
RSLM/RSLE/RSLC
|
1 m內為±1.5 μm, 2 m內為±2.25 μm,3 m內為±3 μm, 5 m內為±4 μm |
20 μm |
~10.8 μm/m/°C |
5 m |
TONiC、TONiC UHV |
|
柵尺名稱 |
刻劃精度(取決于圓光柵直徑) |
柵距 |
熱膨脹 系數 |
圓光柵直徑 |
讀數頭兼容性 |
|

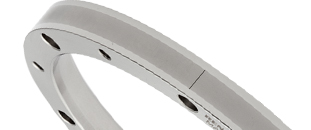

RESM/REST/RESD
|
±3.97至±0.38角秒 |
20 μm |
17 μm/m/°C
|
52至550 mm
|
TONiC、TONiC UHV |
|
柵尺名稱 |
安裝精度(取決于圓光柵直徑) |
柵距 |
熱膨脹 系數 |
圓光柵直徑 |
讀數頭兼容性 |
|

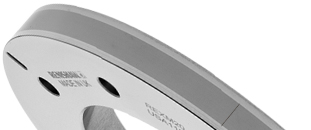

REXM/REXT
|
(≥100 mm直徑)±1角秒 |
20 μm |
17 μm/m/°C |
52至417 mm |
TONiC、TONiC UHV |
