什么是TONiC？

TONiC是雷尼紹推出的小型非接觸式光柵系統，速度可達10 m/s，與Ti接口配套使用時，在線性和旋轉應用中分辨率達1 nm。由于安裝公差大，并且只需按下按鈕即可進行校準，因此TONiC系統的安裝快捷簡單。TONiC的動態信號處理功能可提高信號穩定性，而且電子細分誤差低，通常小于±30 nm，從而有助于實現卓越的運動控制性能。

什么是REXM圓光柵？

RESM為一體式不銹鋼圓光柵，其柱面上直接刻有20 μm柵距的增量式刻線，并具有IN-TRAC?光學參考零位。它的截面較大，能夠減少除了偏心之外的所有安裝誤差，而偏心則可使用一個DSi（雙信號接口）和兩個讀數頭輕松修正。REXM的總體安裝精度為±1角秒，零聯接誤差，而且還具有優異的重復精度。
它提供多種尺寸（直徑從52 mm到417 mm）和刻線數，所有這些都具有內徑大、安裝靈活的特點。非接觸形式消除了傳統封閉式光柵固有的反向間隙、扭轉誤差（扭變）及其他機械滯后誤差。

為什么選擇這種光柵系統？

高安裝精度

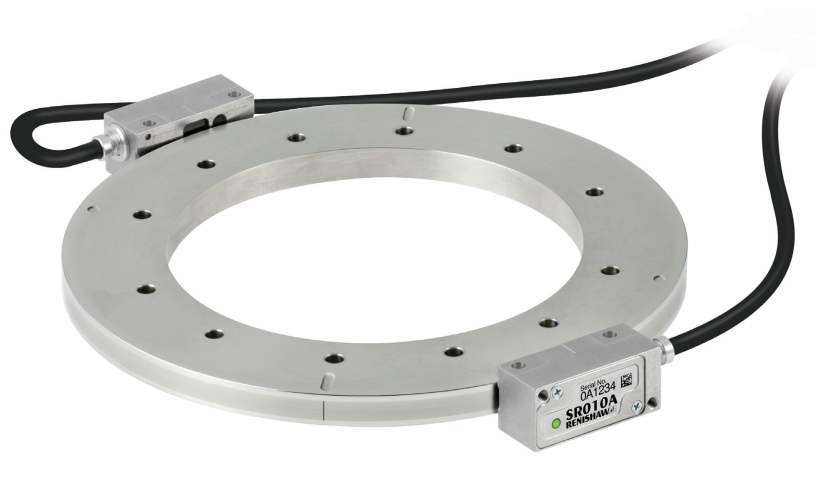

為了實現高水平角度測量，REXM配備兩個TONiC讀數頭和一個TONiC DSi（雙信號接口），具有重復精度高和零聯接誤差的特點，而且總體安裝精度優于±1角秒。REXM的截面更厚，可*大程度上降低除偏心以外的所有安裝誤差，而偏心可使用兩個TONiC讀數頭的聯合信號輸出輕松修正。一旦DSi消除偏心，剩余的誤差就只有刻線誤差和電子細分誤差，而這兩種誤差都非常小。

尺寸小，但可靠性和性能佳

TONiC讀數頭采用第三代光學濾波系統，噪聲（抖動）更低，包括自動增益控制和自動偏移量控制在內的動態信號處理使其功能更強大，因此具有優異的可靠性和抗污染能力以及穩定的性能。這種組合全部集成到讀數頭內部，可提供高質量的信號純度和較低的電子細分誤差（典型值 <±30 nm）。因此，實現了平穩的速度控制，并且掃描性能和位置穩定性都獲得提高；對許多應用來說，基本參數都包含在一個緊湊型讀數頭中。

安裝更加方便快捷

讀數頭上的LED安裝指示燈直觀顯示信號強度，而可選的診斷組件在機器收起讀數頭后可遠程檢查系統性能。只需按下按鈕，即可校準參考零位和增量信號，無需機械調整或其他診斷工具?？蛻艨蛇x的IN-TRAC光學參考零位直接刻劃在增量柵尺上，不僅令設計緊湊，而且校準步驟也更簡單。這樣可產生參考零位輸出，在整個工作溫度和速度范圍內雙向重復精度都能夠達到單位分辨率。

接口選項：

TD（雙分辨率）接口

可選雙分辨率正交輸出。
是要求高速運動以及高精度移動的應用的理想選擇。

DOP（雙輸出）接口

提供同步的數字方波和模擬1 Vpp信號。
設計用于需要將一個或多個操作與運動軸同步的應用場合。

DSi（雙信號接口盒）

雷尼紹的DSi接口盒將來自REXM圓光柵（針對部分圓弧應用則為REXT圓光柵）上的兩個TONiC讀數頭的增量信號組合在一起，對軸承跳動效應進行補償并消除奇次諧波誤差（包括偏心），以提供±2.0角秒的典型總體安裝精度。

技術規格

測量標準	REXM：一體式高精度不銹鋼圓光柵還提供適合部分圓弧應用的柵尺，如REXT
讀數頭尺寸 (LxHxW)	35 mm x 13.5mm x 10mm
柵距	20 μm
圓光柵外徑	52 mm至417 mm
刻線數	8192至65,536（取決于圓光柵大?。?/span>
參考零位	REXM：帶有單個IN-TRAC 參考零位的圓光柵 REXT：適合部分圓弧應用的帶有兩個參考零位的圓光柵
總體安裝精度（配有2個讀數頭）	（直徑≥100 mm）±1角秒（直徑75 mm）±1.5角秒（直徑≤57 mm）±2角秒
最高速度模擬數字	（詳見規格手冊） -3 dB時為3673 rpm（在52 mm REXM上） 3673 rpm（TONiC：52 mm REXM上分辨率為5 μm）
電子細分誤差 (SDE)	一般 <±30 nm
動態信號控制	實時信號調節，包括自動增益控制 (AGC) 和自動偏置控制 (AOC)，可在操作期間實現性能優化
增量信號模擬數字	（查看規格手冊了解角度分辨率詳情） 1 Vpp（周期為20 μm）分辨率從5 μm至1 nm
電氣連接	電纜長度為0.5 m、1 m、1.5 m、3 m、5 m和10 m，采用微型插頭（直接連接至TONiC接口）
電源	5 V ±10%，<100 mA（模擬系統），<200 mA（數字系統）（無端接）
振動（工作）	55 Hz至2000 Hz時100 m/s2 （最大值）
震動（非工作）	1000 m/s2，6 ms，?正弦
工作溫度（系統）	0 °C至+70 °C
防護等級	讀數頭：IP40 接口：IP20
