鐵素體含量測定儀
化工設備和石油加工廠通常要承受高溫、高壓，同時要耐腐蝕。外部環境要求所用鋼材即使在高溫下也要有足夠的耐腐蝕和耐酸性能。如果鐵素體含量太低，焊縫受熱后容易產生裂紋；如果鐵素體含量太高，焊縫將喪失韌性和延展性。對于雙相鋼，如果鐵素體含量太低，焊縫受到張力或發生振動時容易破裂。 FeritScope FMP30根據磁感應方法測量奧氏體鋼和雙相鋼中的鐵素體含量。儀器能識別所有的磁性部件，也就是說，除了delta鐵素體，還能識別其轉化形式馬氏體。儀器符合Basler標準和DIN 32514-1標準，適合于現場檢測，可以測量奧氏體覆層、不銹鋼管道、容器和鍋爐焊縫內以及奧氏體鋼或雙相鋼制造的其他產品內的鐵素體含量。
|
應用
|
無損測量奧氏體鋼和雙相鋼內的鐵素體含量
|
測量范圍
|
0.1-110 FN 或 0.1-80% Fe
|
|
顯示器
|
尺寸44毫米x 57毫米（長x寬; 1.7“x 2.2”）
|
|
圖形背光TTF顯示屏可選對比度，亮度和自動設備在n秒后關閉
|
|
連接器
|
探頭插座，USB 2.0兼容，mini-AB，用于連接到PC
|
|
統計功能
|
平均值、標準偏差、最小值、最大值和范圍
|
|
電源
|
4節電池，LR6，AA，1.5 V,不亮顯示功耗：0.3 W
|
|
點亮顯示功耗：0.5 W.自動設備在關閉后關閉。 5分鐘不運行
|
|
儀器尺寸
|
170毫米x 90毫米x 35毫米（長x寬x高; 6.6“x 3.5”x 1.4“）
|
|
重量
|
340克（12盎司）（不含探頭和電池）
|
|
電源
|
電池供電或外接充電器（選配件）
|
|
功能
|
滑動蓋以保護鑰匙和鑰匙鎖
|
|
操作溫度
|
0 ... +40°C（+32 ... +104°F）
|
|
存儲溫度
|
5 ... +60°C（+41 ... +140°F）
|
|
相對濕度
|
30 ... 90％RH，無結露
|
|
|
簡單快速的測量

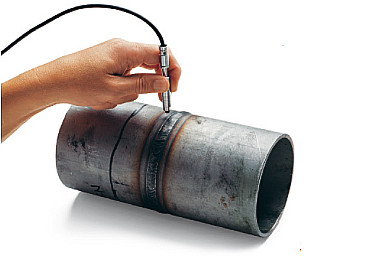

使用FERITSCOPE FMP30容易準確地測量鐵素體含量。將探頭放置在樣品表面后，讀數會自動顯示并存儲在儀器中。探頭也可以放置在難以觸及的區域。對于此類應用，該儀器具有“外部啟動”功能，只需按一下按鈕即可觸發測量。這是在管道，鉆孔或凹槽中進行測量的理想選擇。通過“連續顯示”儀器功能，可以輕松找到拋光表面的焊縫。在啟用了此功能的情況下用探頭掃描表面時，僅顯示連續讀數。鐵素體含量讀數的變化表明已找到焊縫。為了便于沿著焊縫測量鐵素體含量，該儀器提供了“連續測量捕獲”功能。在探頭定位的情況下掃描焊縫時，將捕獲并存儲連續的讀數。這樣就可以在焊縫處提供鐵素體含量分布圖。

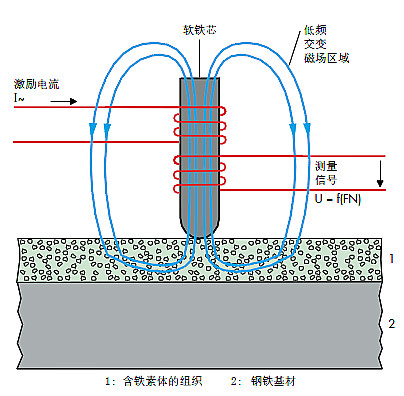

磁感應原理
FERITSCOPE FMP30依據磁感應方法進行測量。線圈產生的磁場區域與工件內的磁性部件相互作用，磁場區域的變化在第二個線圈內產生感生電壓，該電壓與鐵素體含量成比例關系，然后評估該電壓。所有的磁性部『件，也就是說，除了delta鐵素體，還包括其轉化形式馬氏體都能被識別。采用磁感應方法測量鐵素體含量有個特別的優勢，sigma相即Fe-Cr沉積，由于鐵素體含量過高和冷卻條件不對而形成，被準確地識別為非鐵素體。另一方面，在做金相切片試驗時，要從鐵素體組織中區別出sigma相是非常不容易的，這將導致鐵素體含量的錯誤評估。
|
主要特性：
? 無損測量奧氏體鋼和雙相鋼內的鐵素體含量，測量范圍：0.1-110 FN 或 0.1-80% Fe
? 儀器操作簡便.大顯示器，高對比度，240x160像素.USB接口連接PC或打印機.機械滑蓋保護測量時用不到的按鍵
? 簡單快速的測量，將探頭放置在樣品表面后，讀數會自動顯示并存儲在儀器中
? 開機后即可測量.通過儀器按鈕或PC可實現外部觸發測量
? 自動探頭識別.測量完成后有聲音提示信號. 超出上下限時同時有聲音和視覺警示信號
? 只需一次校準就能滿足常規測量范圍0.1-90FN。測量誤差依據ANSI/AWS A4.2M/A4.2：1997標準
? 校準用的標準片可追溯到TWI二級標準片，也提供客戶定制的標準片.可調整的儀器自動關機和連續操作時間
? 按鍵可鎖定/限制操作模式，多種狀態顯示（例如：電池電壓下降時的警示信息）
? 多種語言設置，測量單位可切換 WRC-FN 或 %Fe
? 可儲存100個應用程式、可儲存4000個數據組、數據組帶日期和時間標志
? 統計功能：平均值、標準偏差、*小值、*大值和范圍、帶高斯曲線的直方圖顯示

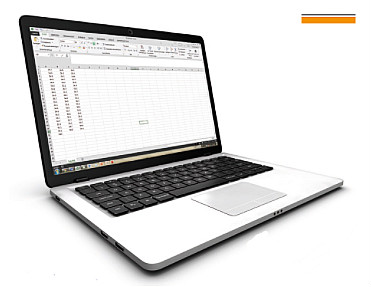

? 應用程式連接模式通過可選的PC軟件PC-Datex可將數據導出到Excel表格內
標準配置：
FERITSCOPE FMP30（604-300）儀器，，背帶，儀器箱，電池組，打印版操作指導，CD光盤(含操作說明和USB驅動程序，連接電纜FMP/PC
|
可選探頭型號
|
訂貨號
|
FGAB1.3-Fe電纜長度: 1.5 m (59“)
|
604-264
|
FGA06H-Fe 電纜長度: 1.5 m(59“)
|
604-303
|
|
FGABI1.3-150-Fe 電纜長度: 1.5 m (59“)
L = 150 mm (5.9“)
|
604-254
|
|
FGABI1.3-260-Fe 電纜長度: 1.5 m (59“)
L = 260 mm (10.2“)
|
604-341
|
FGABW1.3-Fe 電纜長度: 1.5 m (59“)
|
604-337
|
|
選配件
|
訂貨號
|
|
探頭適配器E-探頭/F-插口
|
604-214
|
|
充電器FMP 30-40
|
604-290
|
|
可充電電池組FMP (NiMH)
|
604-295
|
|
電池充電器
|
604-335
|
|
打印電纜DK-FMP
|
604-145.
|
|
打印機F6100
|
604-291
|
|
命名軟件MP-Name
|
602-966
|
|
傳輸軟件PC-DATEX
|
602-465
|
|
傳輸軟件PC-DATACC
|
603-028 .
|
|
英文操作手冊
|
902-097
|
|
替換件
|
訂貨號
|
|
背帶FMP
|
604-150
|
|
連接電纜FMP/PC
|
604-146
|
|
電池組FMP (堿性)
|
604-296
|
|
英文操作指導
|
902-099
|
|
儀器箱FMP
|
604-148
|
|

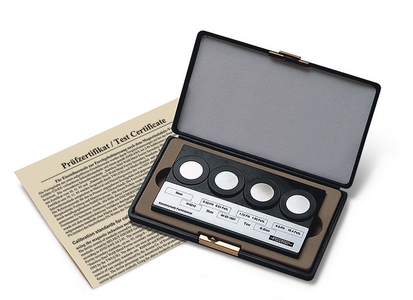

可選校準片：
為了獲得可以比較的結果，儀器必須用可以追溯到國際上接受的二級標準片校準。為此，IIW（英國國際焊接協會）發展了二級標準片，由英國焊接協會根據DIN EN ISO8249標準和ANSI/AWS
A4.2標準規定的方法制造。Helmut Fischer提供鑒定過的校準標準片供客戶校準儀器，這些標準片可以追溯到TWI二級標準片。標準片上標明了兩種單位：鐵素體個數FN和百分比含量%Fe?？赏ㄟ^發貨前設置修正系數或用客戶定制的標準片校準儀器來減少工件幾何形狀（曲率、厚度等）對測量的影響。不同的校準信息分別儲存在不同的應用程式內。
校準片套件：
602-279：校準標準片套件 CAL-SS %Fe-WRC 0.3/10 包括標準片:大約 0.4, 2.5and 10.5 %Fe (0.4, 2 and 9 FN)
602-239：校準標準片套件 CAL-SS %Fe-WRC 1.5/30 包括標準片:大約 2.5, 10.5 and 30 %Fe (2, 9 and 33 FN)
602-277：校準標準片套件 CAL-SS %Fe-WRC 10/80 包括標準片:大約 10.5, 30 and 80 %Fe (9, 33 and 110 FN)
602-776：主校準標準片套件 CAL-SS %Fe-WRC 0.3/80 包括標準片:大約 0.5, 2.5, 14.5, 30, and 63 %Fe (0.5, 2, 9， 33 and 90 FN)，
|
應用舉例：
化學和石油化工行業越來越多地使用雙相鋼，例如：圖1和圖2中的鍋爐容器就是用高防腐性能的雙相不銹鋼制造的。如果焊縫處的鐵素體含量過低，受到張力或發生振動時容易破裂。然而，在焊接雙相鋼時， 由于焊接添加劑或熱處理不當，焊縫處的鐵素體含量非常容易超標。只有現場檢測才能確保處理過程不會改變*佳的鐵素體含量，防止機械性能或防腐蝕性能的下降。
