MarSurf PS10粗糙度測量?jī)x操作說明（一）
文/ 發布于 2021-03-29 瀏覽次數：2456
許可使用范圍Permitted uses
? MarSurf PS 10粗糙度測量?jī)x只能用于粗糙度的測量和評定。
? MarSurf PS 10粗糙度測量?jī)x可以安裝在靠近生產區的位置或測量室內。
警告Caution：
? 必須遵守操作說明中指定的操作、維護和維修要求以及測量站組件的操作說明。
? 不符合"允許的用途"的使用或任何其它使用都將視為不當使用，并會造成質保失效以及制造商免責。
? 任何偶發維護工作只能由經過培訓、技術熟練的人員在操作公司指導下執行。
? 在對任何具有帶電電壓的部件作業時，必須先斷開設備的電源，并安全地釋放掉任何可能存在的殘留電壓。
? 不得拆卸或繞過設備上的安全機制。僅限使用制造商制造的原裝測頭系統和附件。
功能：機械屬性Mechanical properties
MarSurf PS 10 是可在生產車間內移動使用的緊湊型粗糙度測量?jī)x。最大測量范圍為 350 μm(-200 μm 至 +150 μm)。借助一體化、方便拆卸的驅動單元，無需多次設置即可在任何測量位置執行測量。最大掃描長度為 17.5 mm。該儀器易于使用且符合 DINEN ISO 3274。
MarSurf PS 10 和所有 Mahr 測頭在出廠前已校準。通過測針和后續檢查進行高精度測量時，可使用多項校準功能。借助集成、方便拆卸的標準件，可以通過 Rz 對測頭進行校準。PHT 測頭擁有開放式導塊可真正清除測針灰塵和油污沉積。高度調整功能意味著測量可以在不同的高度上執行。
MarSurf PS 10 的堅固外殼使其非常適合在苛刻條件下操作。儀器采用人體工學設計，操作元素清晰并有定制、方便閱讀的觸摸屏。儀器結構緊湊、重量輕便（約 500 g），因此十適合移動使用。配有裝運箱和肩帶，因此便于攜帶。
內置可充電電池，電量足夠幾天的測量使用。插入交流適配器時也可固定使用。該儀器的交流適配器配備四個可互換的電源適配器，使該儀器可與世界各地的電源直接連接。
可能的儀器設置Possible instrument settings
可在觸摸屏中打開邏輯菜單結構設置該儀器支持的所有功能。通過代碼編號可禁止儀器設置，也可防止未經授權的修改。掃描長度可以選擇也可以手動輸入。取樣長度數目可以調整。掃描長度也可包含截止波長一半的預行程和過行程?？梢允褂?Ls 過濾器根據 DIN EN ISO 3274 對記錄的輪廓進行過濾（可以關閉）。
根據 ISO (DIN)、JIS 和 ANSI/ASME 執行測量時，使用相位校正輪廓過濾器（高斯過濾器）根據 DIN EN ISO 16610-21 進行過濾。也可以選擇較短的截止波長進行此操作，或者您可手動輸入一個截止波長。即使沒有經驗的用戶也可正確執行可重復的粗，糙度測量：如果啟用自動模式，儀器將檢測周期性和非周期性輪廓并根據 DIN EN ISO 4288自動設置標準截止波長及相應掃描長度。
評定Evaluation
ISO (DIN)、JIS ANSI/ASME 和 MOTIF 規定的大部分參數都可用于評定測量的輪廓。評定條件是可以調整的：材料率 Rmr 或 tp的參考線和截線、波峰數 RPc 的對稱或不對稱截線、輪廓元素 RSm 的平均輪廓寬度、用于 MOTIF 評定的運算符 A 和 B，以及區寬CR、CF、CL 的截線。可通過為所有選定參數設置公差限制來監控公差。如果超出限制，將在顯示屏（以及測量記錄中）上進行指示。
結果和設置均可以公制單位或英制單位顯示。內存可最多保存 3,900 個輪廓、500,000 個結果或 1,500 個測量記錄。測量的輪廓、結果和/或測量記錄可以手動也可以自動保存。測量記錄中可以添加客戶特定的標志和四行公司頁眉。
接口 Interfaces
MarSurf PS 10 有一個可以插 micro SD 或 microSDHC 卡（最高 32 GB）的插槽，可用于保存輪廓、結果和/或測量記錄。如果有需要可以使用 Mahr 提供的 micro SD 卡更新軟件?？梢酝ㄟ^ MarConnect 接口在 MarSurf PS 10 上開始測量。
MarSurf PS 10 可通過 USB 接口直接連接至 PC。其如同 USB 存儲棒一樣無需驅動即可檢測到。因此能夠?qū)y(cè)量結果和輪廓傳輸至計算機進行評定，例如使用評定軟件 MarSurf XR 20 進行評定。"MarCom Standard" 或 "MarCom Professional" 軟件可將測量結果從 MarSurf PS 10 直接轉換為各種文件格式（例如Microsoft Excel）。
附件Accessories
MarSurf PS 10 廣泛的附件使其功能非常多樣化。例如：
?選配的手持支架 (6910434) 可在評定儀器之外安裝驅動裝置或者連接到測量立柱。
?要軸向測量曲軸或凸輪軸等被測件，可使用最大掃描長度 4.8 mm 的MarSurf RD18 C2 驅動替代裝置 (6910427) 執行橫向掃描。
?您可使用 藍牙® 智能 技術和可選的無線系統 (4102230, 4102231) 將測量結果傳輸?shù)接?jì)算機。
操作條件Operating conditions
儲存/運輸溫度范圍：-15 °C 至 +60 °C
工作/操作溫度范圍：+10 °C 至 +45 °C
相對濕度：30% 至 85%，非冷凝
防護等級：IP40
|

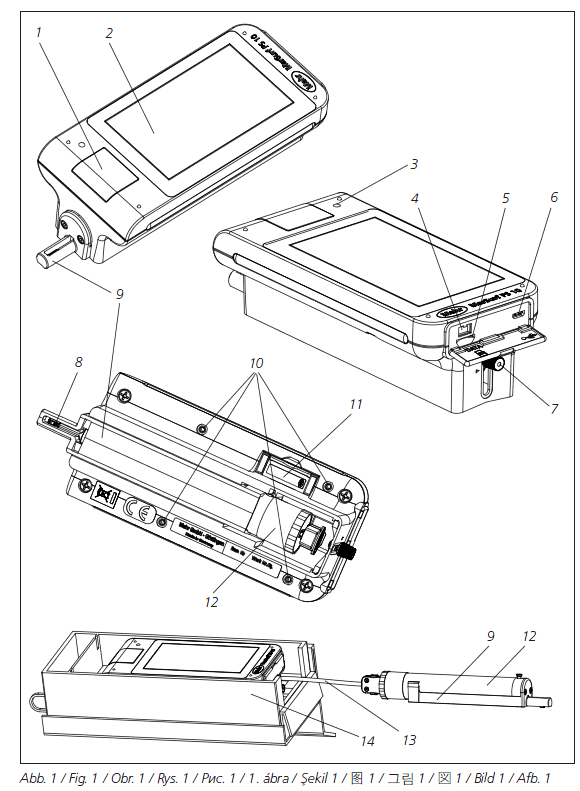

操作元件：
1.綠色 START 按鍵
? 打開儀器。
? 隨時關閉菜單可以查看基本視圖。
? 開始測量。
? 中止正在進行的測量。
? 儀器空閑 2 s 以上即關閉。
2.帶觸摸屏的顯示器
3.綠色 LED
? LED 熄滅：未連接交流適配器。
? LED 亮起：已連接交流適配器且可充電電池已充滿電。
? LED 閃爍：電池充電。
4.DATA 用于遠程操作的 MarConnect 接口 (RS232)
5. micro SD 卡插槽
6.用于連接計算機的 USB 端口
7.高度調整根據提供的標準件校準PHT 6-350 標準測頭的位置
8.測頭
9.放置在平面或柱形測量對象的 V 形塊
10.用于連接附件的內部螺紋
11. 確定 Rz 標稱值的校準標準件
12. 驅動單元，可拆卸
13. 驅動單元及延長線
|
14. 便攜箱
?磁性翼片向下折以傾斜評定儀器。
?肩帶可連接到眼孔。

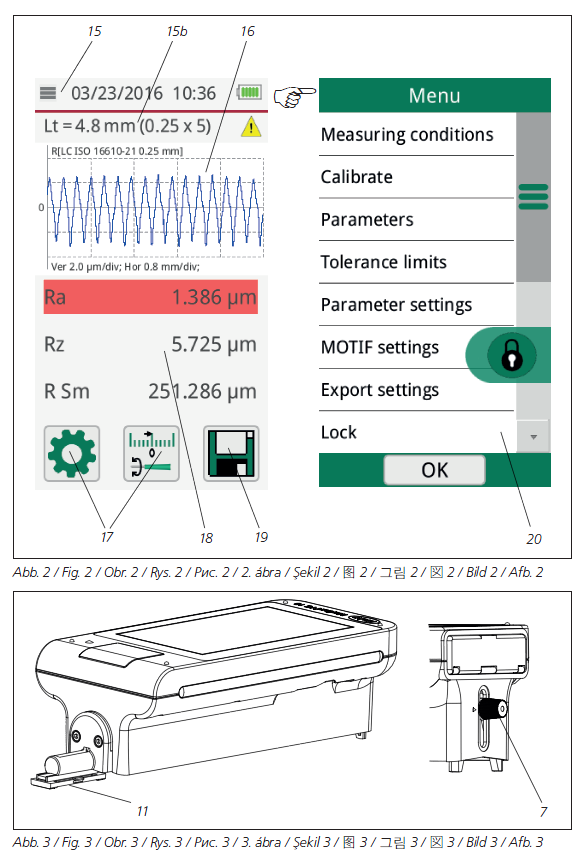

MarSurf PS 10顯示屏及垂直基本視圖和菜單
15 標題欄及日期、時間、電池狀態?按標題欄打開菜單。
15b 文本框及測量條件
Lt掃描長度（截止波長 Lc × 采樣長度數 n）非標準測量條件
16 描述字段
17 功能鍵F1, F2 用戶可編程的按鍵，用于顯示參數或執行功能
18 帶測量結果的表面
▄參數超出公差上限▄結果位于公差限制內▄低于公差下限
19 保存輪廓、結果、測量記錄的按鈕
20 設置菜單
|
屏幕鎖定； 按符號解鎖屏幕。
|
|

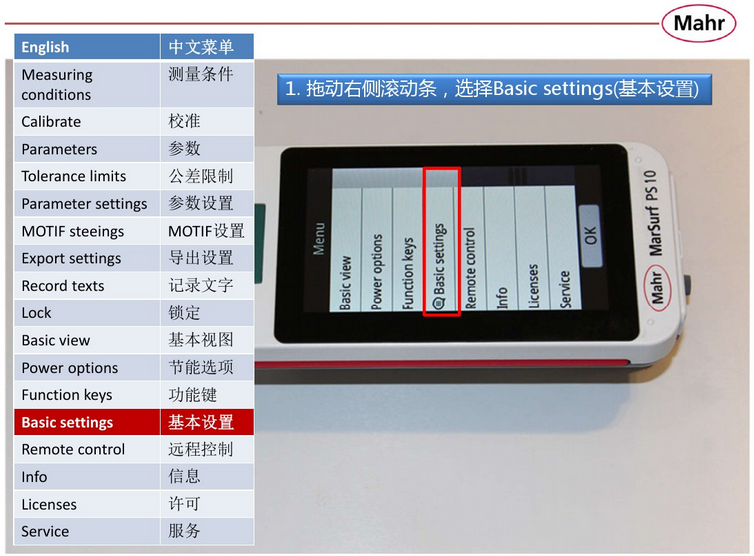

基本設置 菜單選項，用于設置語言、日期、時間和測量單位
|
|
已鎖定設置
|
|
